变频器在注塑机节能改造上的应用

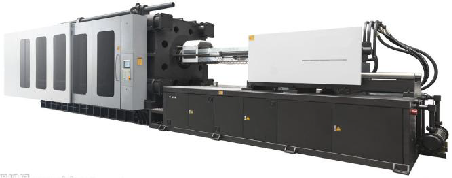

设备简介

    在注塑行业中，注塑机是一种通用型机械。目前绝大多数注塑机都属于液压传动注塑机，液压传动系统中的动力由电机

带动油泵，其液压油泵多为容积式定量泵。

    注塑机的工艺过程一般分为合模、锁模、射嘴前进、射胶、保压、冷却、预塑、射台后退、开模。整个工艺过程中，能源的损耗主要集中在：溢流损耗、设计裕量损耗。而采用变频驱动技术，对注塑机的定量泵进行速度调节，使油泵的供油量与工艺过程中需求的流量一致，避免了能源的浪费，节能率可达60%以上。

工艺要求

  （1）加减速时间短，变频器动态响应要快；

  （2）变频器抗过载、抗过流、电压抑制能力强；

  （3）接受注塑机控制卡0-10V或0-1.2A信号；

  （4）EMC特性好，避免对注塑机控制系统进行干扰

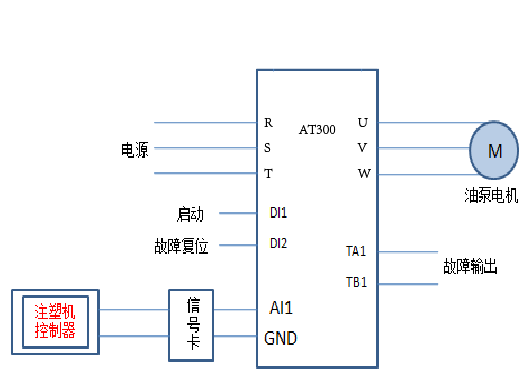

系统方案

    注塑机配套和改造方案选用安盛电气AT300系列变频器，由于注塑机压力和流量阀模拟信号通常为0-10V或0-1.2A信号，而变频器标准AI输入为0-10V和0-20mA,故需额外配置一个信号转换卡。变频器兼容异步电机控制和永磁同步电机控制算法，采用矢量控制模式，加减速时间短，响应快速，支持注塑机双路信号输入。
