AT330在油田抽油机上的应用

设备简介

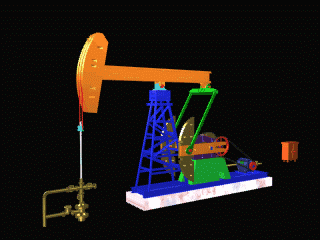

      磕头机的工作原理是由动力机供给动力，经减速器将动力机的高速转动变为抽油机曲柄的低速转动，并由曲柄—连杆—游梁机构将旋转运动变为抽油机驴头的上、下往复运动，经悬绳器总成带动深井泵工作。它的主要部件是提供动力的动力机，传递动力并降低速度的减速器；传递动力并将旋转运动变成往复运动的四杆机构（曲柄、连杆、游梁、支架及横梁和底座）；传递动力并保证光杆做往复直线运动的驴头及悬绳器总成；使抽油机能停留在任意位置的刹车装置以及为使动力机能在一个较小的负载变化范围内工作的平衡装置等。

工艺要求

（1）磕头机上行和下降变化需根据负载情况实时调整加、减速时间。

（2）需要配置制动单元和制动电阻来消耗磕头机瞬时下降时带来的能量反馈

（3）运行时由于负载变化比较大，电流波动范围较大，需要确保最大电流不会超过额定电流。

（4）由于每口油井的深度和油质的粘稠度造成的工况不同，运行电流大小以及能量反馈大小也不相同，选型需要结合工况而定。

系统方案

     传统磕头机多采用星三角启动，或者由变频器带普通异步电机启动。本方案采用AT330系列永磁同步变频器驱动永磁同步电机，电机和变频器均为30kW,1：1选型配置，节能效果更佳，性能更优越。

方案效果

    经过现场的全工况测试，设备负载运行时，无论是上行还是下行，运行电流范围波动、最大电流值低于变频器和电机的额定电流，设备运行安全可靠，经过长时间的用电量监测，改造后设备的用电量远低于改造前，节能效果明显，设备运行稳定可靠。
