变频器在冲床上的应用

工作原理

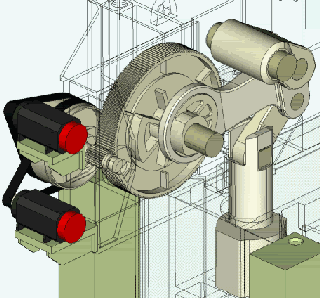

    冲床是将圆周运动转换为直线运动的机加工设备，由主电机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达到模具的直线运动。

工艺控制特点

    (1)曲柄连杆“死点”问题：往复运动存在“上死点”和“下死点”；

    (2)负载突变：越过“上死点”；越过“下死点”；接触工件；

    (3)偶尔需要低速运行；

    (4)点动功能；

    (5)冲床上升：拖动大惯性负载，电流会急剧上升；

    (6)冲床下冲：电机处于发电状态，需要变频器通过自身对电压的抑制左右，防止报警。也可以选择配置制动单元和电阻。

系统方案

    (1)根据电机功率，变频器选型上1:1配置，或者放大一档；

    (2)控制相对简单，外端端子启停，模拟量调速；

    (3)禁止反转；

    (4)考虑到下冲和冲压时的能量回馈，建议配置适当规格的制动单元和制动电阻。

方案特点
    (1)低频大力矩输出，保持加工效果；

    (2)瞬时过电流能力突出，抵抗冲压瞬间的负载冲击，上行过程中电流抑制作用明显，不报警；

    (3)先进的母线电压抑制算法，保证在下行和冲压瞬间，不过压报警；

    (4)防护性强，抗震性好，适应冲床现场恶劣的安装使用环境。
