变频器在双变频水箱拉丝机上的应用

设备简介

  拉丝机以拉伸方式可分为直进式、水箱式等，以线径粗细又可分为大拉机、中拉机、细拉机和微拉机等，都由拉丝和收线两部分组成。以水箱式双变频拉丝机为例来说明拉丝收卷控制原理：

  为保证拉丝机特别是微拉机收放线过程张力恒定，收放线同步不断线，一般采用拉丝主机作为收卷从机的前馈频率，随着收线盘径的增大，为使收放线恒定张力，收线机的输出频率要不断降低，收线机输出频率与卷径成反比。

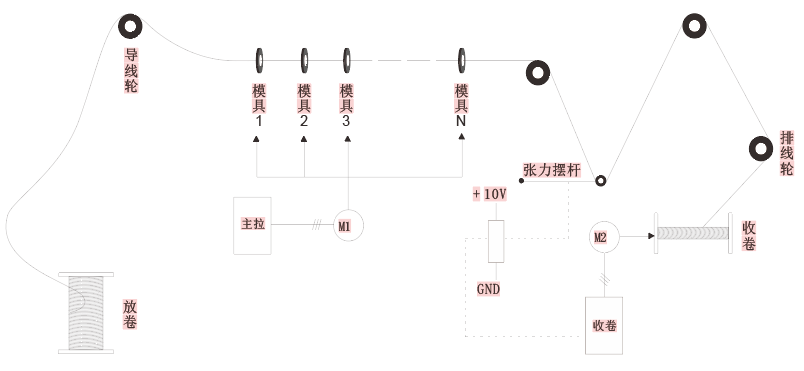

  双变频水箱式拉丝机一般由放卷辊、主机、拉伸模、张力辊、收卷辊和排线机等组成，适用于不锈钢、铁丝、铜丝等拉丝收卷。

工艺要求

  （1）低频点动穿线时力矩输出大，响应速度快，无抖动；

  （2）收卷自动计算卷径调整转速，实现恒张力收卷，保证张力摆杆始终维持在中间位置；

  （3）系统在空盘、半盘、满盘时，无论启动、加速、减速、停机不断线；

要求系统最高洗速度达到2500m/MIN

方案特点

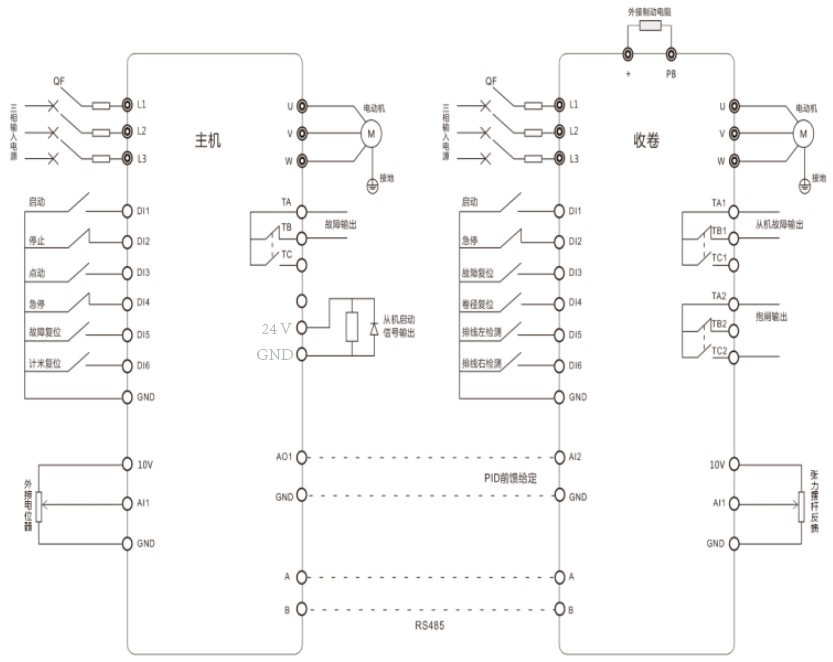

    整个系统主拉和收卷采用拉丝机专用变频器，主机频率由通讯或者外部电位器给定，主机AO输出给到收卷变频器，作为系统线速度给定。收卷变频器频率由主+辅PID方式给定，整个系统无需卷径计算，自动实现恒张力收卷。

方案特点

  （1）力矩保证点动穿线和正常生产时的大力矩需求；

  （2）无需卷径计算，不用设置主拉电机、收卷电机的减速比，适应性强；

  （3）启停平稳，无论摆杆在任意位置，均能实现高速启动；

  （4）功能丰富，标配点动、急停、断线检测和抱闸功能，且能控制排线电机方向和排线速度；

   （5）全面加强三防处理，环境适应性强。
