变频器在动力放线架上的应用

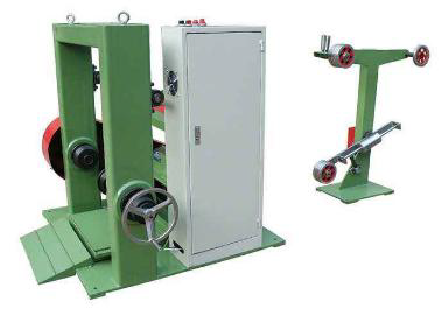

设备简介

    在线缆行业中，放线架作为最前端设备应用非常广泛，而动力放线架则是其中技术含量相对较高的一种设备。动力放线架采用变频驱动，通过变频器的双向PID功能，可快速跟踪加工机械速度的变化，有效保障放线过程中摆杆的稳定。

工艺特点

  （1）放线时，动力放线架自动跟踪加工机械的线速度，根据其引取速度的快慢自动调节放线速度；

  （2）稳速运转过程中，张力摆杆要稳定，以保证张力恒定，不会出现断线松线；

  （3）当出现松线和断线时，要求放线盘可以自动进行反转；

  （4）当系统静止时，要求放线盘也同步静止，无抖动

  （5）低频力矩要大，满足满盘时的低速运转要求。

系统方案

   动力放线架上，采用变频器内置双向PID功能，张力摆杆反馈实时张力大小，与设定值比较，来调整变频器频率，从而调节电机转速以保证整个放线过程的稳定。

方案特点

  （1）PID调节速度快，可快速跟随放线速度的快递，维持系统张力恒定，保证放线效果；

  （2）超强低频力矩输出，保证满盘放线时频率输出稳定不波动；

  （3）双向PID调节功能，一套PID参数可满足不同线径，不同线速度产品的放线需求；

  （4）模拟量输入精度高，可精准定位摆杆位置。
